Reguladores de caudal

Ésta es la parte más importante dentro de un tanque de tormentas, éste equipo es el que debe regular el caudal que sale del tanque de tormentas, es decir el caudal que llegará a la planta depuradora. Las depuradoras no soportan todo el agua que les llega, el caudal de agua debe estar controlado y nunca pasar de un máximo.

Clean Water ingeniería dispone de equipos comúnmente utilizados por las empresas del agua, como pueden ser las compuertas, pero hay muchas ocasiones en las que una compuerta no es el mejor equipo que se pueda instalar para el perfecto funcionamiento de los sistemas de saneamiento, y es ahí donde se utilizan los productos que Clean Water tiene en licencia exclusiva para España y Portugal, no siendo más caros que las compuertas a las que sustituyen. Dichos equipos son los VORTEX, existe una amplia gama de vortex para diferentes aplicaciones.

En la actualidad, tras años de trabajos intensivos, ofrecemos una docena de dispositivos reguladores de caudales con una capacidad en la banda de los 10 a los 5.000 l/seg  y con un manejo que va desde su control automático y que actúan por efectos hidrodinámicos, sin energía exterior, hasta equipos regulados por autómatas programables.

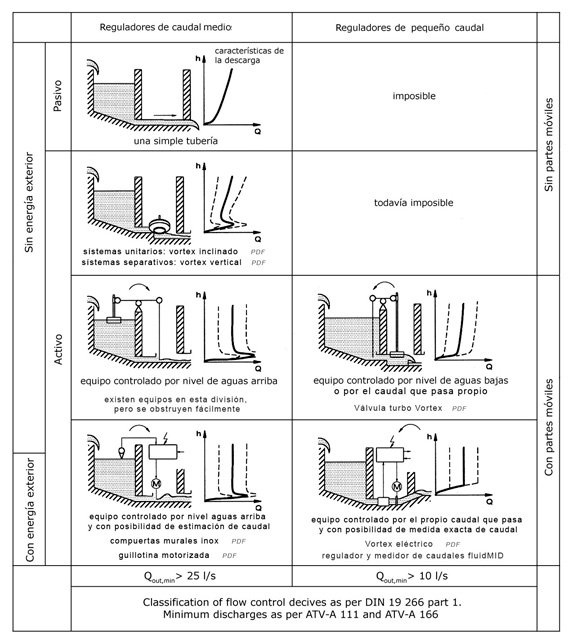

Tabla de reguladores de caudal

Si se analiza la tabla de los reguladores existentes en el mercado, podemos ver en primer lugar una diferenciación entre los reguladores de mediano caudal, que no pueden bajar de los 25 l/s, y los reguladores de pequeño caudal, que pueden regular incluso caudales de 10 l/s, siempre cumpliendo con la normativa impuesta en saneamiento del diámetro mínimo de DN 200.

En segundo lugar, podemos ver la diferencia entre los reguladores de caudal pasivos y activos, siendo la diferencia entre ambos que en el caso de los segundos el equipo está interactuando con el sistema, que es capaz de dar un caudal de proyecto para una altura de terminada.

Y la última diferencia, y que resulta muy importante, es que dentro de los reguladores de caudal activos se diferencia entre los que tienen partes móviles entre sus componentes y los que no, siendo los últimos mucho más duraderos y fiables y que necesitan de menos mantenimiento.

Tabla de reguladores de caudal

Tabla de reguladores de caudal

×

Productos

Vortex Horizontal (fluidVortex) CWi-UFT HSU

Descargar .pdf
Vortex Horizontal (fluidVortex) CWi-UFT HSU

Regulador de caudal con cámara abovedada de movimiento en remolino, de forma particular, posicionada horizontalmente e incluye tapa para el control con cierre rápido. Instalado para ser accesible en todos los momentos incluso cuando el vortex está en funcionamiento. El efecto vórtice en éste tipo de vortex, sirve para controlar el caudal de salida dependiendo de la altura del agua dentro del tanque y la sección de salida del propio vortex. Se instala en instalaciones semi-secas y es válido para todo tipo de tanques.


Vortex Inclinado, cámara húmeda (fluidCon-n) CWi-UFT SUn

Descargar .pdf
Vortex Inclinado, cámara húmeda (fluidCon-n) CWi-UFT SUn

Regulador de caudal instalado en el lado de retención de las aguas residuales ó pluviales. Lleva una tapa central de abertura rápida por bayoneta. Se asegura no tener ninguna pérdida de agua entre la entrada y la salida. Puede ser vortex a derechas ó a izquierdas según la posición necesaria en la cámara. Dispositivo activo de regulación de la salida de caudal, sin componentes móviles, que funciona en respuesta a los efectos hidromecánicos del agua. Construido en acero inoxidable, libre de corrosión. Conveniente para sistemas unitarios en la salida de los tanques de caudal medio o grande, equivalente a diámetros de paso relativamente grandes.


Vortex Inclinado, cámara seca (fluidCon-t) CWi-UFT SUt

Descargar .pdf
Vortex Inclinado, cámara seca (fluidCon-t) CWi-UFT SUt

Regulador de caudal equivalente al FluidVortex Horizontal  pero inclinado 11º-30º-45º-60º según el caudal, la carga de agua y la curva óptima demandada. Equipo de forma cónica, que permite igualmente construir la cámara a derechas ó a izquierdas, según necesidad de la obra. Dispositivo activo de regulación de la salida de caudal, sin componentes móviles, que funciona en respuesta a los efectos hidromecánicos del agua. Construido en acero inoxidable, libre de corrosión. Conveniente para la instalación semi-seca en los aliviaderos y tanques de tormenta de cualquier tipo, generalmente en sistemas unitarios.

Vídeos técnicos


Vortex Vertical (fluidVertic) CWi-UFT VSU/VLS

Descargar .pdf
Vortex Vertical (fluidVertic) CWi-UFT VSU/VLS

Regulador de caudal comportando una gran resistencia  a la descarga permitiendo la regulación de caudales muy pequeños particularmente en las retenciones ó almacenamientos de aguas pluviales. Combina a la vez, la retención de elementos flotantes, así como los hidrocarburos flotantes (gasolina o aceites de motor), gracias a su entrada bajo el nivel del agua. Particularmente conveniente para regular caudales muy pequeños en estructuras de saneamiento de sistemas pluviales, tales como las balsas de tormenta.


Turbo-Vortex (fluidTurbo) CWi-UFT TUR

Turbo-Vortex (fluidTurbo) CWi-UFT TUR

Regulador automático de caudal, sin energía exterior, que permite regular caudales muy pequeños con grandes secciones de paso libre. Alta seguridad pasiva con la combinación de una válvula vórtice con alta resistencia del flujo y una guillotina de regulación hidráulica de baja presión.
Supone la única manera de regular caudales pequeños en sistemas unitarios (entendiendo como pequeños los menos de 20-25l/s y pudiendo llegar a los 8l/s con un DN200), de manera autónoma y muy segura, por estar comandado por lo que sucede aguas abajo del regulador.


Medidor y regulador de caudales (fluidMid) CWi-UFT MID

Medidor y regulador de caudales (fluidMid) CWi-UFT MID

Otra opción de regular los caudales es utilizando un sistema que incluye un medidor de caudal y una guillotina eléctrica, gracias a los cuales se puede dar un caudal de salida prácticamente constante con independencia de la carga de agua. Al igual que el producto anterior, es una solución muy segura por estar comandado por el caudal de aguas abajo y por tanto poder actuar si ocurriera una obstrucción. Esta solución se emplea en lugares donde se requiera una gran precisión del caudal de salida, como puede ser a la entrada de las Estaciones Depuradoras.
